體育館照明綜述

一、概述

體育館照明設計重點是館內場地照明，也就是比賽燈光。館內場地照明是一項功能性強、技術性高、難度較大的設計。要滿足各種體育項目比賽要求，有利于運動員技術水平發揮，有利于裁判員的正確評判，有利于觀眾席上各方位的觀看效果。有多功能使用要求的體育館，除滿足體育比賽要求外，還應滿足音樂會、文娛演出、集會活動等使用要求。

體育館設計要特別注意彩色電視現場實況轉播，為保證轉播圖像畫面生動清晰、色彩逼真，對垂直照度、照度均勻度及立體感、光源的色溫及顯色性等指標有特定要求。體育館照明設計包括兩個方面，即能夠滿足照度標準和照明質量的要求、也是評價一個體育館的主要標志之一。

二、照度要求

體育館照明標準與所舉行的比賽和有無彩電轉播有關，目前《建筑照明設計標準》GB50034-2013對此有規定，但不具體，具體照明標準參見微信公眾平臺“炳華話電氣”。

三、照明質量要求

對于體育館運動場地照明質量要求是整個運動場地上要有較高的亮度和色彩對比，在各點上有足夠的光，照度要均勻，立體感要強，要有合適的配光。有彩色電視轉播要求的場地照明，其光源的色溫及顯色性要滿足彩色電視轉播要求，并能對眩光加以限制。

1 眩光

眩光限制是光線落在視網膜上造成觀看物體時感覺不舒適或視力減低的視覺反應，在不同人的身上產生的作用也不同。眩光取決于相互關聯的距離、亮度和方向等三個因素。在一般情況下，人們不會直接瞄準光源。為保證照度均勻度，避免眩光干擾，室內運動場的投光點最低處到燈具的仰角必須大于45°，又由于室內照明設備距離運動員和觀眾較遠，因此要求照明有精確的控制。室內的眩光也可能由光滑的地板或水面的反射光引起，所以要認真考慮照明設備的配置方案，以滿足各種情況下照明的需要。另外，在照明燈具上加裝格柵和擋板也能幫助控制眩光。

2 照度均勻度、立體感

照度均勻度系指照明區域內最小照度與最大照度之比，或最小照度與平均照度之比。其值愈大，照度愈均勻。

立體感是指光照在物體（即運動員和運動器材）上時所產生的效果，使他們的形體看上去時細部和輪廓都能表現得很清晰?！扼w育場館照明設計及檢測標準》JGJ153規定有電視轉播時主賽區的平均水平照度宜為平均垂直照度的0.75～2.0倍，國際足聯、國際田聯規定該比值為0.5~2.0，北京奧運會、雅典奧運會規定該比值為0.75~1.5。體育館運動場地照明，一般場地邊線處和四個邊角處照度比較低，提高邊線處和四個角區的照度，適當控制場地中心區的最高照度值，對保證均勻度是有利的。側向布燈和燈具造型要重視如何提高垂直照度值，適當控制水平照度值，對保證立體感是有利的。

3 光源色度參數

在照明設施中，由于所用光源的光色不同，所得到的照明效果就不同。因此，在進行設計時，必須從照度以外的質量方面，對光源的特性進行研究。另一方面，光源的顯色評價指數不同時，即形成的光照氣氛也不相同，這都要根據運動內容采用適當?shù)墓庠础?duì)LED光源，特殊顯色指數R9也是重要技術指標，一般來說，有電視轉播時，R9不宜低于0；有高清電視轉播時，R9最好不低于20。

4 彩色電視轉播對照明質量要求

彩色電視轉播照明以場地的垂直照度為設計的主要指標。運動場地照明一般來說必須滿足運動員、觀眾和攝像師三方面的要求。為此要求水平照度、垂直照度及攝像機拍攝全景畫面時的亮度，必須保持變化的一致性，運動員、場地和觀眾之間的亮度變化比率不得超過某一數值，這樣才能適應彩色電視、高清電視甚至超高清電視轉播的攝像要求。

四、體育館照明設計

1 體育館運動分類

在室內體育館進行的體育運動一般分為兩類。一類是主要利用空間的運動，一類是利用低位置為主的運動。運動分類參見表1。

表1 體育館運動分類

2 照明設計的基本原則

體育館照明設計，設計者首先必須了解和掌握體育館照明的要求：即照度標準和照明質量。然后要依據體育館建筑結構可能安裝高度和部位確定布燈方案。由于體育館空間高度的局限，既要達到照度標準，又要滿足照明質量要求，因此應選用配光合理、有合適距離比和亮度限制較嚴的燈具。一般來說，當燈具安裝高度低于6米時，宜選用熒光類燈具；當燈具安裝高度在6~12米時，宜選用功率不超過250W的金屬鹵化物類燈具；當燈具安裝高度在12~18米時，宜選用功率不超過400W金屬鹵化物類燈具；當燈具安裝高度在18米以上時，宜選用功率不超過1000W的金屬鹵化物類燈具；體育館照明不宜使用功率大于1000W的泛光燈具。而LED燈則打破原有的光源選擇原則，功率大大降低。不同運動項目燈具安裝高度及布置要求見表2。

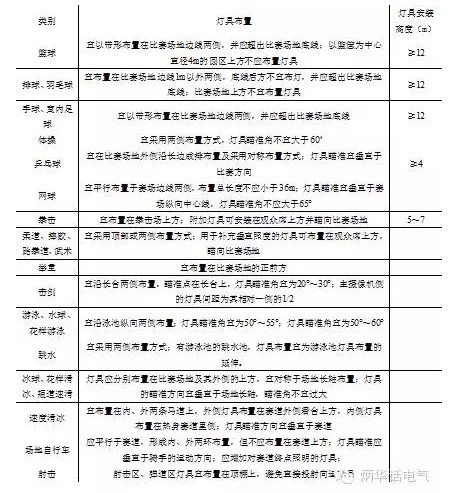

表2 體育館燈具布置

注：表中規定主要用于有電視轉播級別。

3 照明要點

（1）室內裝修。為使館內頂棚、墻面等得到適當?shù)膶?duì)比，應考慮室內飾面材料的反射系數和色彩。一般情況下，為了防止反射眩光和提高照明效率，要采用無光澤的反射系數高的飾面材料。

（2）減輕眩光。要減輕光源（照明器）的直接眩光，或墻面、地面和設在場內的運動器具設備等產生的反射眩光。特別為了減輕光的直射眩光，應在照明器上加裝防眩光裝置。

（3）光源和燈具。在體育館頂棚高的比賽場地上所用光源，宜采用高效率、長壽命、大光通量的金屬鹵化物燈或LED燈。對于頂棚較低，規模小的練習場地則宜采用配有電子鎮流器的熒光燈、小型金鹵燈、LED燈、無極燈等。

（4）陰影。使運動員有適當?shù)年幱昂土Ⅲw感效果，以便取得距離感，這對于可見度是有益的。通過從兩個側面進行照明或照明器加反射罩可以大致得到較好的陰影效果。

（5）照明計算。一般照明的照度計算方法通常有利用系數法、單位容量法和逐點計算法三種。通過計算結果就可以繪制水平照度等照度曲線圖和垂直照度等照度曲線圖，得出他們的平均照度、最大、最小照度值、照度均勻度及立體感等數據。這些數據如滿足要求就說明布燈方案合理可行。否則就要調整布燈方案，再重新進行照明計算，直至滿足要求為止。場地照明基本上采用專用軟件進行計算，計算精度越來越高，完全可以滿足實際需要。

4 照明設計

（1）羽毛球

這是利用空間最有代表性的運動，必須使運動員在背景襯托之下能追隨和看清羽毛球飛躍途徑，為了使穿梭的白色球與背景有良好的對比，而且在這個過程中不應受到眩光的影響，注意力的集中不至被視線附近亮的光源而干擾。比賽時，大部分動作是在球網附近進行，因此該區域的照明，包括球場上空至少?gòu)牡孛嫫疬_(dá)７米高的空間，需要照明。側面照明是一種好的方法。如果利用設在頂棚上燈具在一般照明下進行比賽，可以在球網兩側較高的位置增加輔助投光照明，而在任何情況下燈具應裝設防眩光裝置，以防止眩光。

（2）籃球

由于運動員本身能跟蹤和看清籃球的運動和其他運動員的快速動作，雖然球大，但動作快速，因此要求有良好的空間照度和照度的均勻性。為此，布燈要均勻排列，燈具上應有防球沖擊措施。

（3）乒乓球

乒乓球比賽時，為了運動員能準確判斷和掌握快速運動的球、燈具的布置不僅要顧及到球臺上照明，而且球臺四周也要十分明亮、均勻。

（4）網球

對照明要求應能看清對象，包括球、對手、球網和場線等。燈具設在球場兩側上方，空間照度也要均勻。

燈具的最低安裝高度業余為8m、專業為12m，為使運動員不受眩光的干擾，應在燈具上加裝格柵或擋板燈防眩光裝置。

(5) 拳擊

拳擊比賽時動作非常迅速而且接近觀眾。拳擊運動員、裁判員、公證人、醫生和觀眾對各個方向都要有良好的能見度。比賽臺上照度要求很高，同時又要對眩光有足夠的限制。拳擊僅要求賽臺局部高照度，可采用專用升降架安裝局部照明來解決，但應注意光源輻射熱的影響。

（6）體操、柔道、武術、摔跤

這些運動主要是利用低位置的運動，滿場應照度均勻，立體感要好，即控制好水平照度與垂直照度的比例，特別應盡可能消除倒影。

5 布燈方式

（1）頂部布燈方式

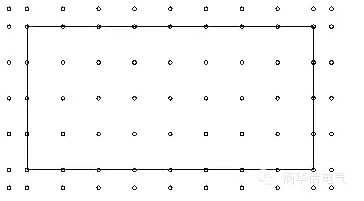

頂部布燈方式即單個燈具均勻布置在運動場地上空，宜選用對稱型配光的燈具，適用于主要利用低空間，對地面水平照度均勻度要求較高，且無電視轉播要求的體育館。燈具的布置平面應延伸出場地一定距離，用以提高場地水平照度均勻度。見圖1。

頂部布燈方式一般用于籃球、手球、乒乓球、體操、曲棍球、冰上運動、柔道、摔跤、武術等中小型體育館。此種布燈方案比較經濟，但照明的立體感差、場地地板上存在倒影。

（2）群組均勻布燈方式

群組均勻布燈方式即幾個單體燈具組成一個群組，均勻布置在運動場地上空，一般用于籃球、手球、乒乓球、體操、曲棍球、冰上運動、柔道、摔跤、武術等中小型體育館和高度相對高的大型體育館，不適用于有電視轉播的場地。此種布燈方式較為經濟，但照明的立體感差，場地地板上存在倒影。

（3）側向布燈方式

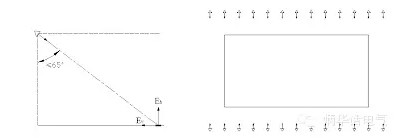

側向布燈方式宜選用非對稱型配光燈具布置在馬道上，適用于對垂直照度要求較高、常需運動員仰頭觀察的運動項目以及有電視轉播要求的體育館。側向布燈時，燈具仰角（燈具的瞄準方向與垂線的夾角）應不大于65°。側向布燈方式通常將燈具安裝在運動場地邊側的馬道上，該方式一般用于羽毛球、網球、游泳等大多數室內項目，以及垂直照度要求較高的場館，適用于有電視轉播的場地。此種布燈方式的照明立體感好。見圖2。

圖2 側向布燈

燈具馬道通常設置在運動場地的兩側，根據場地大小要可設置兩條或四條馬道。馬道位置應在場地邊線向?qū)γ孢吘€方向的仰角θ大于40°（當場地兩邊有觀眾席時）。在該范圍內，仰角θ越小，越有利于提高垂直照度，但應注意，在仰角θ選取時，還應同時考慮到“垂直照度”與“水平照度”的比例關系問題和眩光控制問題。

（4）混合布燈方式

混合布燈方式即將上述兩種或多種布燈方式結合起來的一種布燈方式，適用于所有室內項目，通過不同組合的開燈控制模式，可以滿足大型體育館以及對垂直照度要求較高的彩電轉播的體育館，有較好的照度立體感。

（5）間接照明布燈方式

間接照明是一種較為舒適的照明方式，燈具不直接照射運動場地，而是通過反射光實現場地照明。此種照明方式要求體育館頂部為高反射率材料，同時頂部高度不宜于低于10米，燈具安裝應高于運動員和觀眾的正常視線，以控制燈具的直接眩光，但這種方式效率很低，盡量不要采用。

（6）燈光控制

體育館內應設有燈光控制室，燈光控制室要能夠很方便地觀察到比賽場地的照明情況。燈光控制室內應設有燈光控制柜和燈光操作臺，操作臺要具有自動和手動操作功能，采用微機或單板機控制。

五、實例

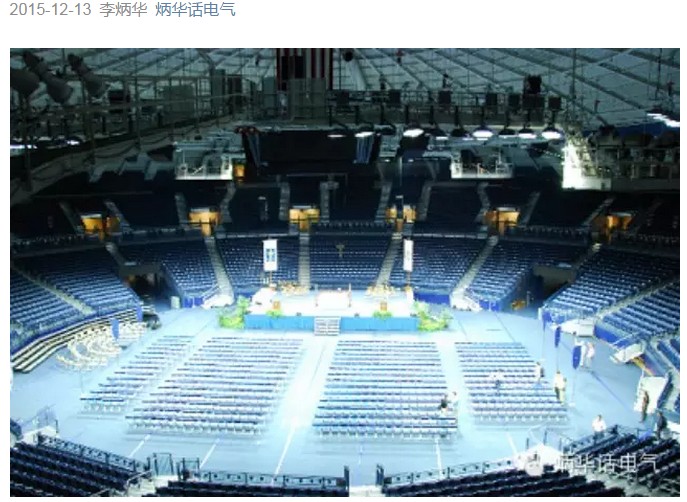

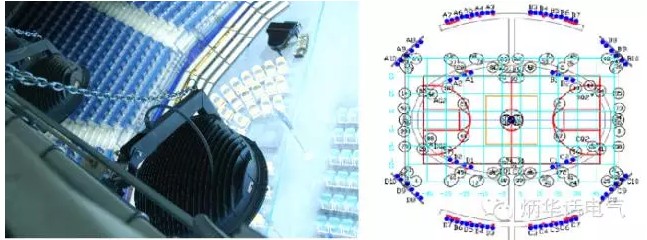

美國圣母大學（University of Notre Dame）位于美國印第安那州，是世界頂尖的高等學府，創建于1842年。其體育館是全美大學生聯賽的主要賽場之一，達到我國甲級體育建筑標準。2013年，該體育館對場地照明系統進行改造，用LED燈替換原有金鹵燈，共采用Musco公司的605W LED燈具80套，130W LED燈8套，滿足高清電視轉播要求，平均垂直照度達1850lx，場地照明系統總的安裝功率僅為49.44kW，比原有金鹵燈系統減少73%，預計十年運行、維護成本可節省220余萬元人民幣（廠家承諾十年質保）。圖3為體育館燈具布置圖，及燈具細部。很明顯它是多功能體育館，筆者參觀時即將舉行開學典禮，場地由籃球場轉換成會場。燈具安裝在馬道上，方便安裝、調試，燈具散熱系統依稀可見，保證了照明系統的長壽命，正因?yàn)榇?，廠家承諾十年質保，這在中國市場恐怕獨此一家。圖中金屬鏈條是防跌落系統，高空中如果有金屬部件不慎跌落，有可能釀成悲劇。燈具布置圖中藍色圓點為605W燈具，紅點為130W燈具。

圖3 美國圣母大學體育館
